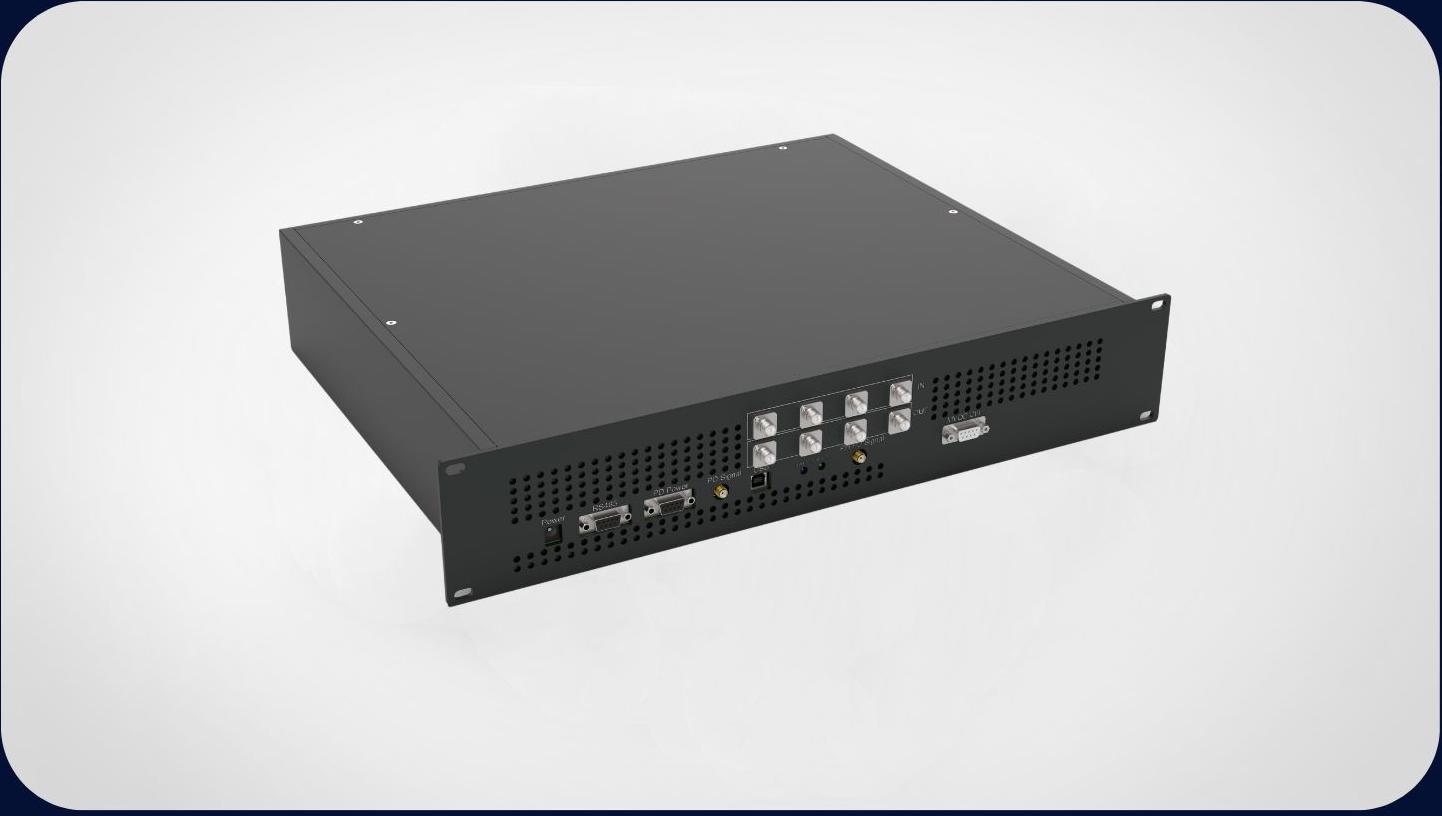

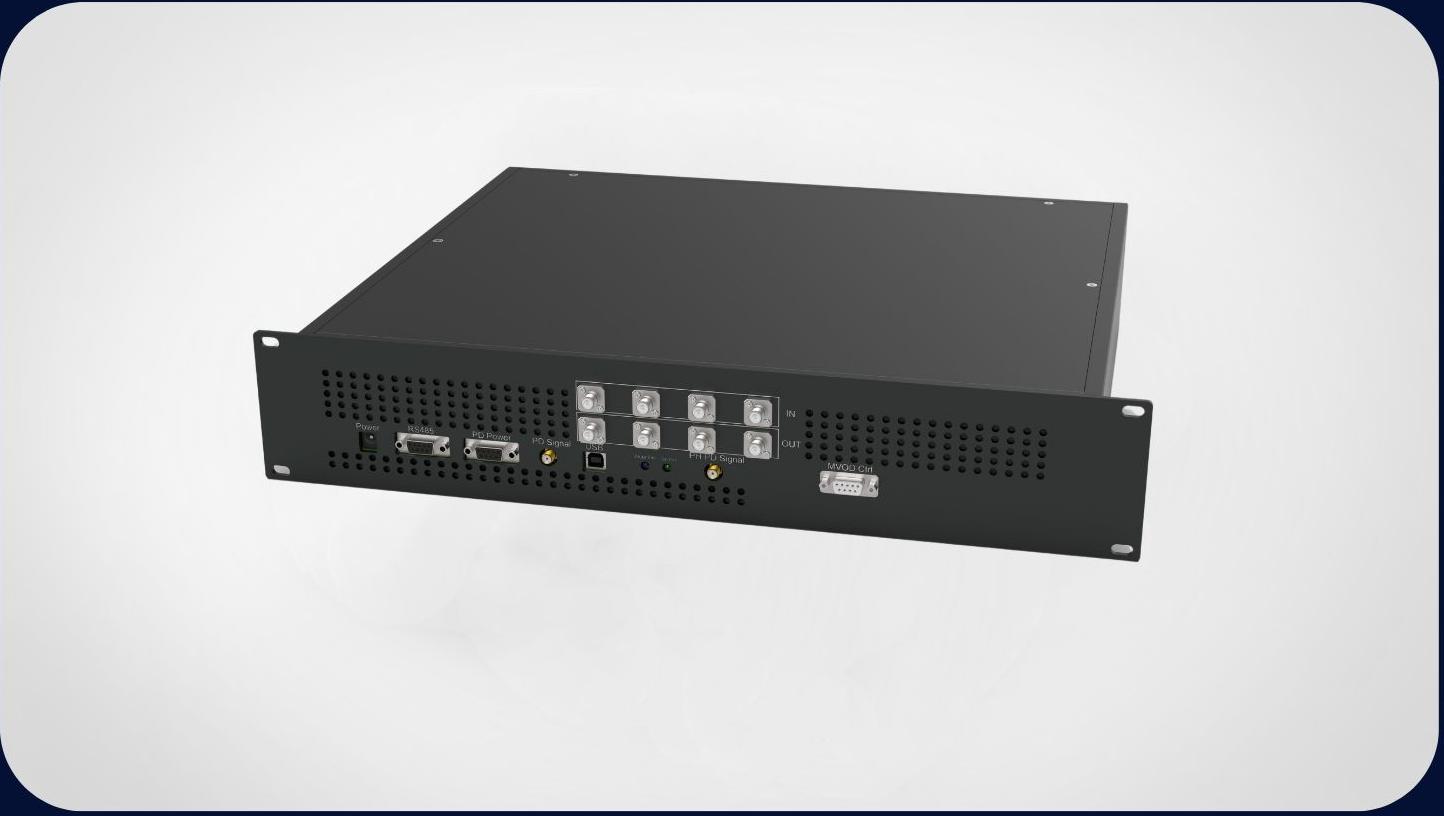

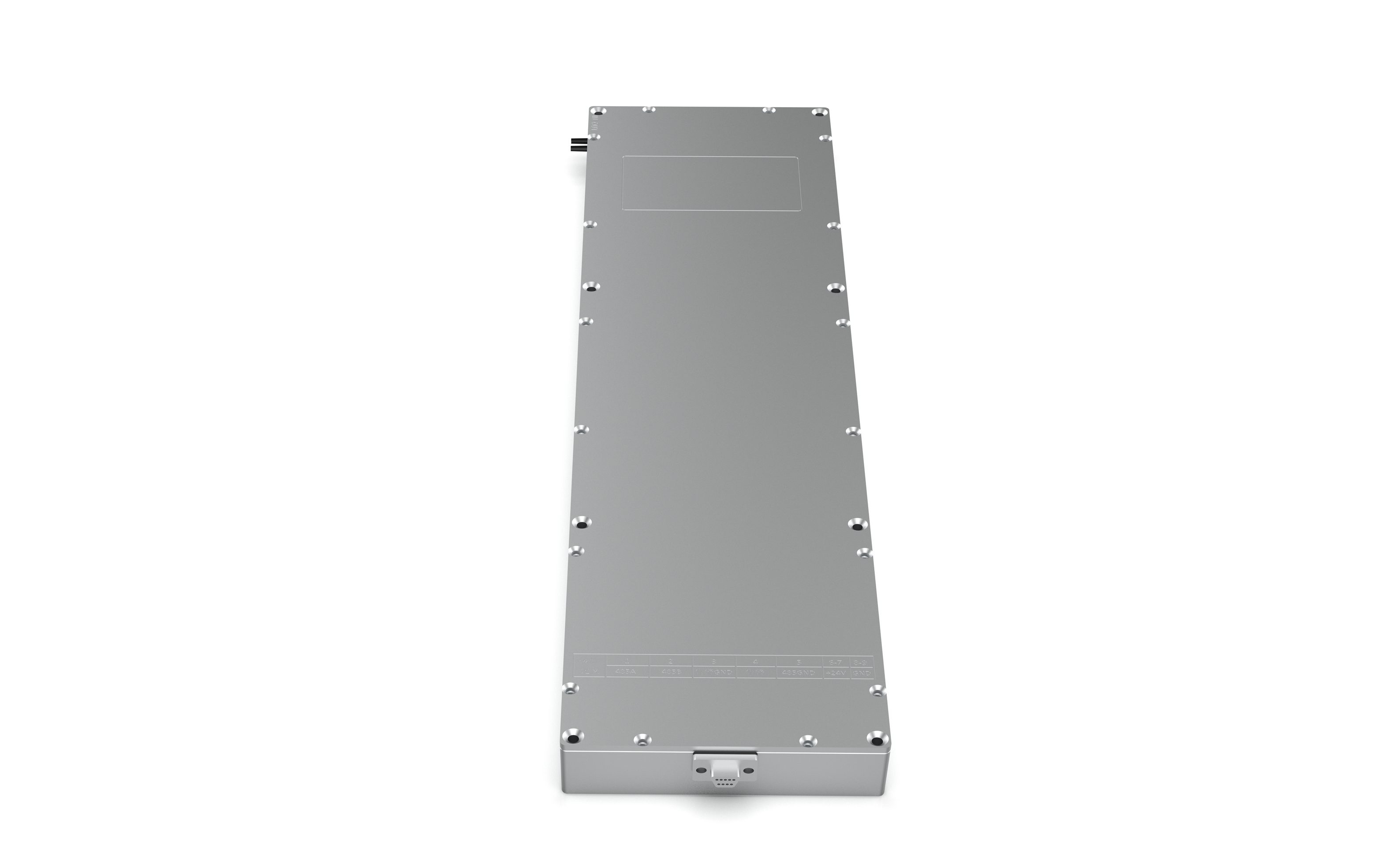

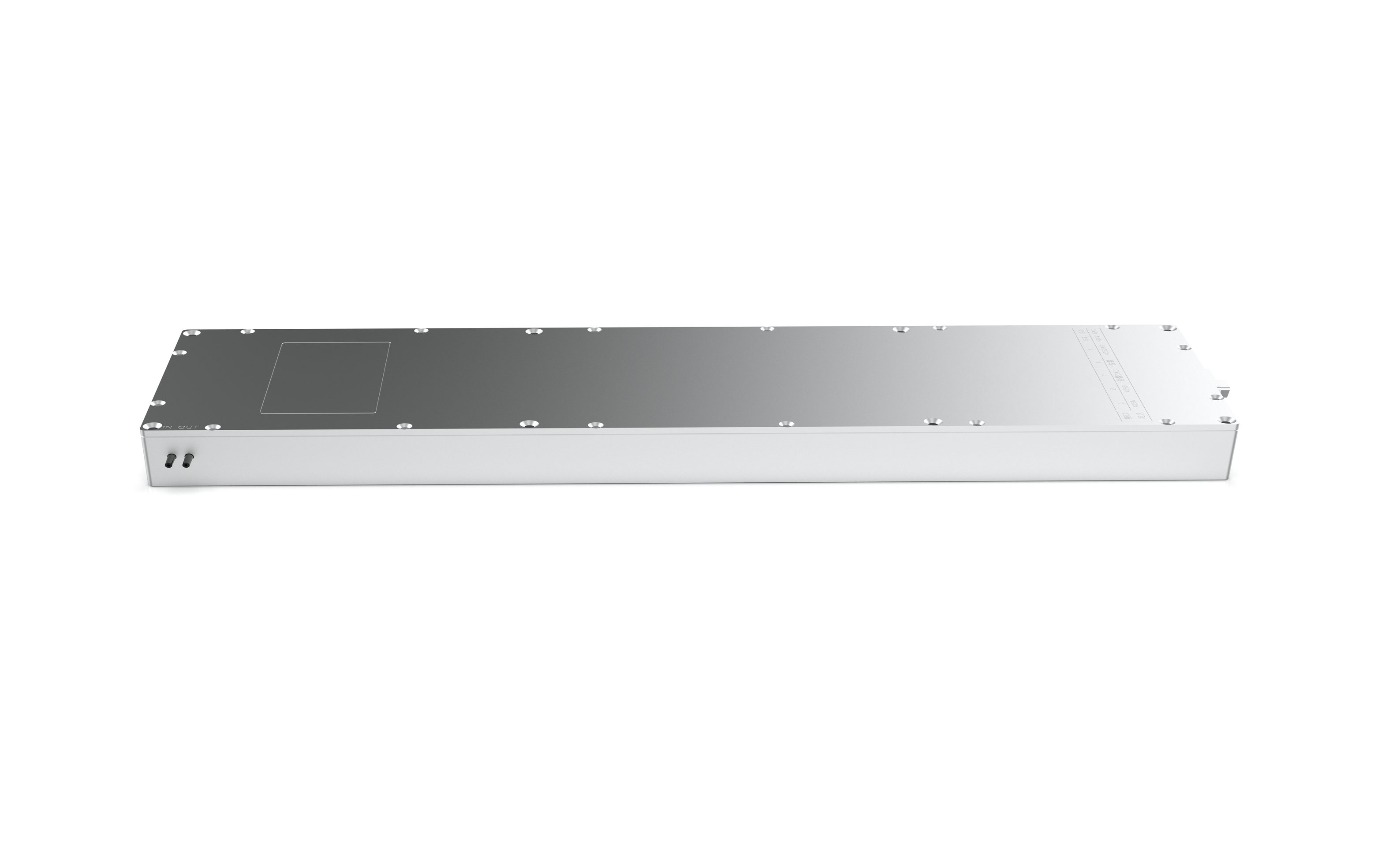

多路相干合成控制模块

采用FPGA实时监测相干合成光的数据，将数据分析后，通过FPGA输出DAC电压控制相位调制器和电控偏振控制器调整出需要的稳定相干合成光。模块包含主板MCB、相位调制器、延迟线和电控偏振控制器，采用RS485接口和用户侧通讯。

索取报价 在线咨询 021-54163809

• 工作指标

  典型参数


• 工作波长


  1064 nm

• 通道数

  4

• 插入损耗


  4.5dB

• 延时范围


  0~330 ps

• 调谐精度


  0.3um/ 1fs

• 偏振消光比


  13dB

• 偏振调谐响应时间

  50 μs

• 脉冲合成效率(>10w)

  90%

• 相位控制残差(≥4 通道)

  λ/20 rms

• 系统失锁至恢复时间

  200 ms
